Утепление кровли пеностеклом

Область применения

  1. Плоские кровли (по деревянному или бетонному основанию);
  2. Автостоянки
  3. Плоские кровли по металлическому основанию
  4. «Зеленые» кровли
  5. Кровли с металлическим покрытием (цинк, алюминий, медь, нержавеющая сталь)
  6. Скатные кровли (черепица, шифер)
  7. Ликвидация мостиков холода
  8. Стены ниже уровня земли
  9. Наружные стены
  10. Вентилируемые фасады
  11. Фасады с обшивкой сайдингом
  12. Внутренние стены
  13. Перекрытия (утепление пола)
  14. Перекрытия (утепление потолка)

Утепление конструкций подземной части: внешние стены (плиты FOAMGLAS READY BOARD и клей PC 56)
Утепление плитного фундамента при отсутствии грунтовых вод (FOAMGLAS FLOOR BOARD)

Данная схема применяется для устройства теплоизоляции поверх песчаной подушки

Данная схема применяется для устройства теплоизоляции поверх песчаной подушки

  1. Стена (кирпичная кладка, бетон)
  2. Грунтовка
  3. Плиты FOAMGLAS® READY BOARD, приклеенные на клей PC 56
  4. Грунт
  5. Бетонная подготовка
  6. Выравнивающая песчаная подушка
  7. Плиты FOAMGLAS FLOOR BOARD
  8. Разделительный слой (1 слой полиэтиленовой пленки)
  9. Железобетонная фундаментная плита



Утепление конструкций подземной части: наружные стены (плиты FOAMGLAS READY BOARD и клей PC 56)
Утепление конструкции пола ниже уровня земли (блоки FOAMGLAS)

Данная схема применяется для утепления подземных конструкций при высоком уровне грунтовых вод

Утепление конструкции пола ниже уровня земли (блоки FOAMGLAS)

  1. Стена (кирпичная кладка, бетон)
  2. Грунтовка
  3. Плиты FOAMGLAS READYBOARD, приклеенные на клей PC 56
  4. Гидроизоляция
  5. Грунт
  6. Бетонная подготовка
  7. Блоки из пеностекла FOAMGLAS, приклеенные на горячий битум
  8. Разделительный слой (2 слоя полиэтиленовой пленки)
  9. Железобетонная фундаментная плита



Утепление фасадов: вентилируемый фасад с отделкой деревом

Утепление фасадов : вентилируемый фасад с отделкой деревом

  1. Стена (кирпичная кладка, бетон)
  2. Грунтовка
  3. Анкер
  4. Надземная часть : Плиты
    FOAMGLAS WALL BOARD, приклеенные на клей PC 56
  5. Подземная часть : Плиты FOAMGLAS READY BOARD, приклеенные на клей
    PC 56
  6. Деревянная обрешетка
  7. Отделка деревом
  8. Декоративная цокольная панель



Утепление фасадов: вентилируемый фасад с цементно-волокнистой плитой

Утепление фасадов : вентилируемый фасад с цементно-волокнистой плитой

  1. Стена (кирпичная кладка, бетон)
  2. Грунтовка
  3. Металлические пластины PC SP 150/150
  4. Надземная часть : Плиты FOAMGLAS WALL BOARD, приклеенные на клей
    PC 56
  5. Подземная часть : Плиты
    FOAMGLAS READY BOARD, приклеенные на клей PC 56
  6. Металлический каркас
  7. Цементно-волокнистая плита
  8. Декоративная цокольная панель



Утепление фасадов: изолированный бескорневой «зеленый фасад»

Утепление фасадов: изолированный бескорневой «зеленый фасад»

  1. Стена (кирпичная кладка, бетон)
  2. Грунтовка
  3. Плиты FOAMGLAS READY BLOCK, приклеенные на клей PC 56
  4. Металлические пластины PC SP 150/150
  5. Гидроизоляционная мембрана, устойчивая к корням растений и
    УФ-излучению
  6. Механическое крепление
  7. Оросительная система
  8. Гибкие вертикальные кассеты с растениями



Утепление стен: фасад с известковой штукатуркой

(не для традиционной цементно-песчаной штукатурки)

Утепление стен: фасад с известковой штукатуркой

  1. Стены (кирпичная кладка, бетон)
  2. Известковый раствор
  3. Блоки FOAMGLAS с механическим креплением
  4. Армированная стеклосеткой известковая штукатурка «мокрого
    типа» (ETICS)
  5. Отделка

На блоки без заводского покрытия нельзя наносить традиционную цементно-песчаную штукатурку.

Из-за усадки и щелочной реакции между стеклом и цементом произойдет отслоение.

Для применения цементной штукатурки необходимо использовать блоки с заводским покрытием WALLBOARD или предварительно нанести на пеностекло защитный тонкослойный состав с армированием стеклосетки.



Внутреннее утепление : утепление пола по выравненному основанию
Утепление внутренних стен с последующим оштукатуриванием

Внутреннее утепление : утепление пола по выравненному основанию Утепление внутренних стен с последующим оштукатуриванием

  1. Железобетонная плита.
  2. Строительный раствор (песчаная подушка)
  3. Свободно уложенные плиты FOAMGLAS FLOOR BOARD
  4. Разделительный слой (1 слой полиэтиленовой пленки)
  5. Цементно-песчаная стяжка
  6. Чистый пол (плитка)
  7. Стена (кирпичная кладка, бетон)
  8. Грунтовка
  9. Блоки FOAMGLAS, приклеенные на клей PC 56
  10. Штукатурка KNAUF MP75L
  11. Штукатурная сетка
  12. Штукатурка KNAUF MP75L



Внутреннее утепление: утепление пола по бетонному основанию (с подпольным пространством)
Утепление стен с облицовкой по металлическим профилям

Утепление стен с облицовкой по металлическим профилям

  1. Железобетонная плита
  2. Грунтовка
  3. Блоки FOAMGLAS, приклеенные на клей PC 56
  4. Покрытие PC 74 А2, армированная сеткой PC 150
  5. Пластина, распределяющая давление
  6. Регулируемая опора пола
  7. Настил
  8. Покрытие пола
  9. Стена (кирпичная кладка, бетон)
  10. Грунтовка
  11. Блоки FOAMGLAS, приклеенные на клей PC 56
  12. Гипсокартонные листы по металлическому каркасу



Внутренняя изоляция: утепление стен с отделкой гипсокартоном или гипсоволокнистыми листами
Утепление потолка с последующей отделкой по деревянной или металлической обрешетке

Утепление потолка с последующей отделкой по деревянной или металлической обрешетке

  1. Стена (кладка, бетон)
  2. Грунтовка
  3. Блоки FOAMGLAS, приклеенные на клей PC 56
  4. Гипсокартон (ГВЛ), приклеенный на клей PC 56 или закрепленный
    механическим способом
  5. Железобетонное перекрытие
  6. Механический крепеж – анкер PC F
  7. Деревянная или металлическая обрешетка с механическим креплением
  8. Финишное покрытие



Утепление плоских кровель: компактная кровля, покрытая керамогранитом, укладываемым на регулируемые опоры

Создание уклона за счет установки блоков FOAMGLAS TAPERED

Создание уклона за счет установки блоков FOAMGLAS TAPERED

  1. Бетонная плита
  2. Грунтовка
  3. Уклонообразующие блоки, приклеенные на горячий
    битум (система TAPERED)
  4. Два слоя гидроизоляции
  5. Регулируемые опоры
  6. Керамогранит
  7. Стена (кирпичная кладка, бетон)
  8. Плиты FOAMGLAS WALL BOARD, приклеенные на лепешки (пятна) клея PC 56
  9. Натуральный камень с механическим креплением



Утепление плоских кровель: компактная кровля по профилированному настилу с зелеными насаждениями

Утепление плоских кровель : компактная кровля по профилированному настилу с зелеными насаждениями

  1. Профилированный настил
  2. Грунтовка
  3. Блоки FOAMGLAS, приклеенные на горячий битум
  4. Два слоя гидроизоляции
  5. Дренажный слой (разделительный)
  6. Субстрат для кровельного озеленения

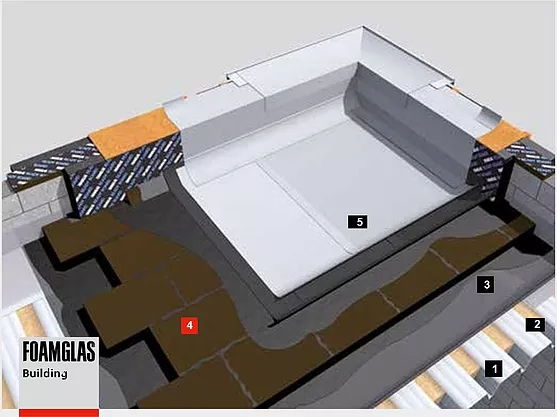

Утепление плоских кровель: по акустическому перфорированному профилированному настилу

Утепление плоских кровель : по акустическому перфорированному профилированному настилу

  1. Перфорированный профилированный настил
  2. Вкладыши из минераловатных плит для заполнения полок профилированного настила (для акустики)
  3. Самоклеящаяся мембрана
  4. Блоки FOAMGLAS, приклеенные на горячий битум
  5. Два слоя гидроизоляции, с устойчивым к ультрафиолетовому излучению отражающим покрытием



Утепление плоских кровель: по деревянному основанию с зелеными насаждениями

Утепление плоских кровель : по деревянному основанию с зелеными насаждениями

  1. Деревянные балки покрытия (стропила)
  2. Фанера (деревянные доски)
  3. Плиты FOAMGLAS READY BOARD,
    приклеенные на клей PC 500
  4. Два слоя гидроизоляции
  5. Дренажный слой (геотекстиль)
  6. Субстрат для кровельного







Утепление плоских кровель: с деревянной террасной доской на регулируемых опорах
Утепление фасадов: невентилируемый фасад с металлическим фальцевым покрытием

Утепление фасадов : невентилируемый фасад с металлическим фальцевым покрытием

  1. Бетонное основание
  2. Грунтовка
  3. Блоки FOAMGLAS или уклонообразующие блоки FOAMGLAS TAPERED, приклеенные на горячий битум
  4. Два слоя гидроизоляции
  5. Регулируемые опоры
  6. Деревянная террасная доска пола
  7. Стена (кирпичная кладка, бетон)
  8. Плиты FOAMGLAS WALL BOARD, приклеенные на клей PC 56
  9. Металлические пластины PC SP 150/150
  10. Металлическая облицовка со стоячим фальцем



Утепление плоских кровель: по бетонному основанию с интенсивным озеленением
Утепление фасадов : вентилируемый фасад с деревянной обшивкой

Утепление фасадов : вентилируемый фасад с деревянной обшивкой

  1. Бетонное основание
  2. Грунтовка
  3. Плиты FOAMGLAS READY BLOCK или уклонообразующие блоки FOAMGLAS READY BLOCK
    TAPERED, приклеенные на клей PC 500
  4. Два слоя гидроизоляции
  5. Разделительный слой (геотекстиль)
  6. Зеленые насаждения (интенсивное или обширное озеленение)
  7. Стена (кирпичная кладка, бетон)
  8. Плиты FOAMGLAS, приклеенные на клей PC 56
  9. Деревянная обрешетка
  10. Деревянная обшивка



Утепление плоских кровель: парковка на бетонном монолитном основании
Утепление фасадов: вентилируемый фасад с обшивкой стальным сайдингом

Утепление фасадов: вентилируемый фасад с обшивкой стальным сайдингом

  1. Бетонное основание
  2. Грунтовка
  3. Блоки FOAMGLAS или уклонообразующие блоки FOAMGLAS TAPERED, приклеенные на горячий битум
  4. Два слоя гидроизоляции
  5. Слой скольжения (2 слоя полиэтиленовой пленки)
  6. Бетонная плита покрытия
  7. Стена (кирпичная кладка, бетон)
  8. Блоки FOAMGLAS, приклеенные на клей PC 56
  9. Покрытие PITTCOTE 404
  10. Металлические направляющие
  11. Металлический сайдинг



Утепление плоских кровель : Парковка по бетонному основанию со сборными плитами покрытия
Утепление фасада : Вентилируемый фасад с облицовкой из кирпича
Ликвидация мостиков холода

Утепление фасада : Вентилируемый фасад с облицовкой из кирпича Ликвидация мостиков холода

  1. Бетонное основание
  2. Грунтовка
  3. Блоки FOAMGLAS
    или уклонообразующие блоки FOAMGLAS TAPERED, приклеенные на горячий битум
  4. Два слоя гидроизоляции
  5. Регулируемая опора
  6. Сборные плиты покрытия
  7. FOAMGLAS PERINSUL S
  8. Стена (кирпичная кладка, бетон)
  9. Грунтовка
  10. Плиты FOAMGLAS WALL BOARD, приклеенные лепешками на клей PC 56
  11. Плиты FOAMGLAS READY BOARD, приклеенные лепешками (пятнами) на клей PC 56



Утепление плоских кровель : Парковка по железобетонному основанию с покрытием из брусчатки или тротуарных плит, уложенных на дренажный слой
Утепление фасадов : Вентилируемый фасад с облицовкой медью

Утепление фасадов : Вентилируемый фасад с облицовкой медью

  1. Бетонное основание
  2. Грунтовка
  3. Блоки FOAMGLAS, приклеенные на горячий битум
  4. Два слоя гидроизоляции
  5. Дренажный слой (резиновый сплошной)
  6. Геотекстиль
  7. Слой песка
  8. Брусчатка или тротуарная плитка
  9. Стена (бетон, кирпичная кладка)
  10. Грунтовка
  11. Плиты FOAMGLAS WALL BOARD, приклеенные на клей PC 56
  12. Металлические пластины PC SP 150/150
  13. Медное покрытие
  14. Плиты FOAMGLAS READY BOARD, приклеенные на клей PC 56



Утепление кровель: скатная кровля (FOAMGLAS READY BOARD) по основанию из фанеры

Утепление кровель : скатная кровля (FOAMGLAS READY BOARD) по основанию из фанеры

  1. Деревянные стропила
  2. Фанера или OSB3
  3. Деревянный брусок
  4. Плиты FOAMGLAS READY BOARD, приклеенные на клей PC® 56
  5. Обрешетка
  6. Покрытие кровли

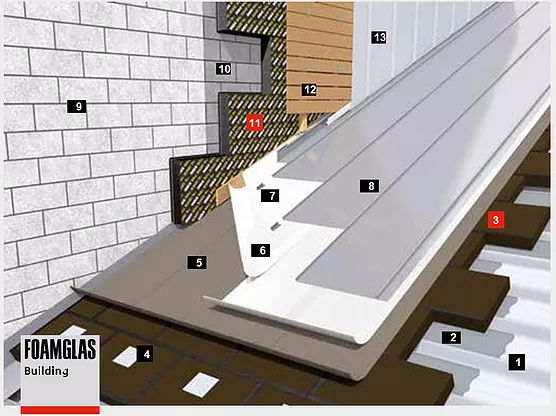

Утепление кровли: скатная кровля по профилированному настилу с медным или цинковым фальцевым покрытием
Утепление фасада: вентилируемый фасад с цинковой облицовкой

Утепление фасада: вентилируемый фасад с цинковой облицовкой

  1. Стальной профилированный настил
  2. Грунтовка
  3. Блоки FOAMGLAS, приклеенные на горячий битум
  4. Металлические пластины PC SP 150/150
  5. Слой гидроизоляции
  6. Разделительный слой
  7. Кляммеры
  8. Цинковое покрытие
  9. Стена (кирпичная кладка, бетон)
  10. Грунтовка
  11. Плиты FOAMGLAS WALL BOARD, приклеенные на клей PC 56
  12. Деревянная обрешетка
  13. Цинковая облицовка



Утепление кровли: скатная кровля по профилированному настилу с медным или цинковым фальцевым покрытием — укрупненный узел

Утепление кровли: скатная кровля по профилированному настилу с медным или цинковым фальцевым покрытием - укрупненный узел

  1. Профнастил
  2. Битумная грунтовка (праймер)
  3. Горячая битумная мастика
  4. Блоки из пеностекла FOAMGLAS
  5. Горячая битумная мастика
  6. Металлическая пластина FOAMGLAS
  7. Гидроизоляция, армированная полиэстером
  8. Разделительный слой из геотекстиля, полиэтилена или структурных матов
  9. Клямер
  10. Металлические картины

Преимущества:

  • Утеплитель приклеивается сплошным слоем;
  • Сквозные крепления отсутствуют,  т.е. отсутствуют мостики холода. (в расчетах коэффициент неоднородности равен единице), повышенная надежность;
  • Отсутствие пароизоляции;
  • Отсутствие вентзазора;
  • По сути 3 слоя гидроизоляции;
  • Самая легкая кровля.
Утепление кровли: скатная кровля по профилированному настилу с медным или цинковым фальцевым покрытием - укрупненный узел
Скатная кровля по профилированному настилу с медным или цинковым фальцевым покрытием — укрупненный узел

Утепление кровли: скатная кровля по профилированному настилу с медным или цинковым фальцевым покрытием - укрупненный узел



Решение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданий

Решение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданийFOAMGLAS PERINSUL HL

  1. Плиты FOAMGLAS FLOOR BOARD T4+
  2. Плиты FOAMGLAS READY BOARD T4+, приклеенные на клей PC® 56
  3. Плиты FOAMGLAS WALL BOARD T4+, приклеенные на клей PC 56
  4. Кирпичная кладка
  5. Гидроизоляция для защиты от
    капиллярной влаги

Решение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданий

Решение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданий



Решение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданийРешение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданий



Решение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданийРешение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданий



Решение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданийРешение для ликвидации мостиков холода (3-5% от всех теплопотерь) зданий





Новое видео

Более 300 видео о пеностекле - на нашем канале на YouTube. Подпишитесь!
